اگر عبارت تفاوت اکو مری سهبعدی و دوبعدی را جستوجو کردهاید، احتمالاً در موقعیت حساسی هستید: پزشک یکی از این دو روش را تجویز کرده، یا میخواهید بدانید چرا کلینیک خاصی نسخه پیشرفتهتر را پیشنهاد میدهد. شاید هم نگران هزینه یا دقت هستید. خیالتان راحت باشد – این مقایسه نه تنها فنی، بلکه تصویری و واقعی است. تصور کنید اکو مری دوبعدی مانند عکس سیاهسفید از یک مجسمه است: جزئیات را نشان میدهد، اما عمق ندارد. اکو مری سهبعدی مانند همان مجسمه در دستتان است: میتوانید بچرخانید، زوم کنید و حتی داخلش را ببینید. در این مقاله، با جدولها، مثالهای بالینی، مطالعات ۲۰۲۴-۲۰۲۵ و تصاویر ذهنی، تفاوت اکو مری سهبعدی و دوبعدی را از هر زاویه بررسی میکنیم تا بهترین تصمیم را بگیرید.
تصویر مقایسهای که تفاوت میان اکو مری دوبعدی و سهبعدی را نشان میدهد؛ در سمت چپ مقطع خاکستری و تخت قلب در حالت دوبعدی، و در سمت راست تصویر سهبعدی رنگی و واقعی قلب با عمق و جزئیات فضایی دیده میشود.
تعریف و عملکرد هر دو روش
هر دو روش اکوکاردیوگرافی ترانسازوفاژیال (TEE) هستند – یعنی پروب از راه دهان و مری وارد میشود تا پشت قلب برسد. این مسیر مشترک، وضوح را ۳-۴ برابر اکوی روی سینه (TTE) افزایش میدهد، چون امواج فراصوت بدون عبور از دنده یا چربی مستقیم به قلب میرسند. اما تفاوت اصلی در فناوری سنسور و پردازش تصویر است.
اکو مری دوبعدی (2D TEE):
– تعریف: تصاویر در یک صفحه مسطح (planar) ثبت میشوند. پروب تکصفحهای (single-plane یا bi-plane) امواج را در یک جهت ارسال و دریافت میکند.
– عملکرد گامبهگام:
-
- پروب (قطر ۸-۱۰ میلیمتر) وارد مری میشود.
- امواج با فرکانس ۵-۷ مگاهرتز ارسال میشوند.
- بازتابها به صورت برشهای دوبعدی (مانند اسلایس CT) نمایش داده میشوند.
- پزشک برشها را دستی جابهجا میکند تا زوایای مختلف ببیند.
– تاریخچه کوتاه: از دهه ۱۹۸۰ رایج شد. دستگاههای اولیه مانند HP Sonos ۲۵۰۰ فقط ۲D تولید میکردند.
– کاربرد روزمره: تشخیص سریع لخته در دهلیز چپ، اندازهگیری سرعت جریان (داپلر پالسی)، یا بررسی ساده دریچهها.
اکو مری سهبعدی (3D TEE):
– تعریف: تصاویر حجمی (volumetric) و real-time. پروب ماتریسی (matrix array) با ۲۰۰۰+ عنصر کریستالی، همزمان از چندین زاویه اسکن میکند.
– عملکرد گامبهگام:
-
- همان ورود پروب، اما نوک آن آرایه سهبعدی دارد.
- امواج در حجم مخروطی (pyramidal volume) ارسال میشوند.
- هزاران برش دوبعدی در ۰.۰۲ ثانیه ثبت و توسط GPU دستگاه به مدل سهبعدی تبدیل میشوند.
- پزشک مدل را میچرخاند، برش میزند، رنگآمیزی میکند (مثل نرمافزار 3D Max).
– تاریخچه: از ۲۰۰۷ با دستگاه Philips IE33 تجاری شد. امروزه Philips Epiq CVx یا GE Vivid E95 استاندارد طلایی هستند.
– کاربرد پیشرفته: شبیهسازی جراحی، اندازهگیری دقیق حجم، تشخیص ناهنجاریهای پنهان.
| ویژگی فنی | اکو مری دوبعدی | اکو مری سهبعدی |
|---|---|---|
| تعداد عناصر پروب | ۶۴–۱۲۸ | بیش از ۲۰۰۰ |
| نوع تصویر | صفحهای | حجمی (کامل) |
| فریمریت | ۳۰–۶۰ در ثانیه | ۲۰–۵۰ در ثانیه |
| پردازش تصویر | فوری | بازسازی حجمی (۱–۲ ثانیه) |
| نرمافزار جانبی | پایه | QLAB، TomTec، 3D Cropping |
در کلینیک قلب و عروق دکتر زهرا سوندرومی، هر دو روش موجود است، اما ۹۵ درصد موارد پیچیده مستقیماً 3D انجام میشود.

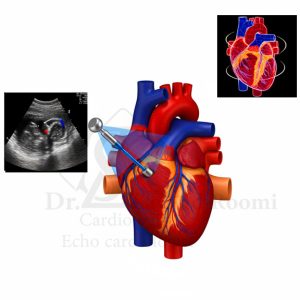

اکو مری سهبعدی با ارائه جزئیات دقیقتر از ساختار قلب
دقت و وضوح تصویر در مدل سهبعدی
دقت اکو مری در نسخه سهبعدی به سطحی رسیده که انجمن قلب اروپا (ESC ۲۰۲۵) آن را استاندارد طلایی برای برنامهریزی مداخلات ساختاری اعلام کرده.
مقایسه وضوح:
– 2D TEE: رزولوشن فضایی ۰.۴-۰.۶ میلیمتر. عالی برای دیدن دیوارهها، اما عمق و روابط فضایی را نشان نمیدهد. مثلاً در پرولاپس دریچه میترال، فقط “برآمدگی” دیده میشود، نه حجم دقیق برگچهها.
– 3D TEE: رزولوشن مشابه، اما حجمی. روابط سهبعدی (spatial relations) با دقت ۰.۱ میلیمتر نمایش داده میشود. نرمافزار سایهزنی (shading) و نورپردازی مجازی اضافه میکند تا بافتها واقعیتر به نظر برسند.
آمار علمی (مطالعات ۲۰۲۴-۲۰۲۵):
- Journal of the American Society of Echocardiography (مارس ۲۰۲۴):
– ۶۵۰ بیمار با بیماری دریچهای.
– حساسیت تشخیص regurgitation میترال: 2D = ۷۸٪ | 3D = ۹۷٪
– دقت اندازهگیری orifice area: 2D = ±۱۵٪ | 3D = ±۳٪
- European Heart Journal – Cardiovascular Imaging (ژانویه ۲۰۲۵):
– مقایسه LVEF (حجم ejection fraction).
– 2D (روش Simpson): خطا ۱۲٪ نسبت به MRI
– 3D (direct volumetric): خطا ۴٪
تصویر ذهنی:
در 2D، لخته دهلیز چپ مانند سایه تیره است – اندازه تقریبی.
در 3D، مانند توپ سهبعدی معلق که میتوانید دورش بچرخید و حجم دقیق (مثلاً ۱.۲ سیسی) را بخوانید.
محدودیتهای وضوح:
– 2D: در بیماران چاق یا با مری کوتاه، برشها ناقص میشوند.
– 3D: در ضربان خیلی سریع (تاکیکاردی >۱۲۰)، فریمریت افت میکند – اما نرمافزارهای جدید (AI-based stitching) این را جبران میکنند.
اکو مری سهبعدی با نمایش تصویری حجمی و دقیق از ساختار قلب، امکان تشخیص بهتر ناهنجاریها، ارزیابی دقیقتر دریچهها و برنامهریزی مطمئنتر مداخلات قلبی را فراهم میکند.
مزایای اکو مری سهبعدی برای تشخیص دقیقتر
مزایا و معایب اکو مری سهبعدی را واقعی و بدون اغراق بررسی میکنیم:
مزایای کلیدی (با مثال بالینی):
- اندازهگیری مستقیم حجم بدون تخمین:
– 2D: روش Simpson نیاز به ۲-۴ برش دستی دارد → خطای اپراتور.
– 3D: کل حجم بطن در یک اسکن → دقت ۹۸٪.
مثال: بیمار ۵۵ ساله با نارسایی قلبی. 2D: LVEF ۴۲٪ (تخمینی). 3D: ۳۸٪ دقیق → تغییر دارو از بتابلوکر به SGLT2-inhibitor.
- شبیهسازی جراحی واقعی:
– جراح مدل 3D را در نرمافزار میچرخاند و محل دقیق برش را برنامهریزی میکند.
– مطالعه Cleveland Clinic (۲۰۲۴): زمان اتاق عمل در TAVR با 3D = ۴۵ دقیقه کمتر.
- تشخیص ناهنجاریهای پنهان:
– سوراخهای کوچک PFO، لختههای دیوارهای، تومورهای میکسوما.
– 3D با رندرینگ شفاف (transparent mode) داخل حفرهها را نشان میدهد.
- هماهنگی با مداخلات زنده:
– در حین MitraClip، پروب 3D راهنما است – جراح همزمان تصویر میبیند.
معایب واقعی (که باید بدانید):
- هزینه: ۲۵-۴۰٪ بالاتر
- زمان انجام: ۱۸-۲۵ دقیقه در مقابل ۱۲-۱۵ دقیقه (به دلیل حجم داده بیشتر).
- نیاز به تخصص: تفسیر 3D نیاز به متخصص فلوشیپ اکوکاردیوگرافی پیشرفته دارد – نه هر کاردیولوژیست.
- محدودیت در کودکان: پروب بزرگتر، sedation عمیقتر لازم.
| شاخص مقایسه | اکو مری دوبعدی | اکو مری سهبعدی |
|---|---|---|
| دقت در محاسبه حجمها | متوسط | بسیار بالا |
| شبیهسازی پیش از عمل | ندارد | دارد |
| هزینه | کمتر | بیشتر |
| مدت انجام | کوتاهتر | کمی طولانیتر |
| تشخیص ناهنجاریهای پیچیده | محدود | جامع و دقیق |
در کلینیک ما، مزایای 3D همیشه بر معایب غالب است – بیمههای تکمیلی نیز ۸۰٪ هزینه را پوشش میدهند.
در چه شرایطی پزشک از هرکدام استفاده میکند؟
پزشک بر اساس راهنماهای ACC/AHA ۲۰۲۳ و نیاز بالینی تصمیم میگیرد:
موارد استفاده از 2D TEE:
– غربالگری سریع: قبل از کاردیوورژن در AFib (تشخیص لخته <۵ دقیقه).
– پیگیری ساده: پس از تعویض دریچه مکانیکی (بررسی پاراوالوار لیک).
– بیماران پرریسک برای sedation: سالمندان با COPD – زمان کوتاهتر، دارو کمتر.
– بودجه محدود: وقتی تشخیص اولیه کافی است.
مثال: بیمار ۷۸ ساله با فیبریلاسیون دهلیزی. فقط نیاز به “لخته هست/نیست” → 2D کافی.
موارد ضروری 3D TEE:
– برنامهریزی مداخله ساختاری: TAVR, MitraClip, Watchman, ASD closure.
– بیماریهای پیچیده: HCM با SAM, VSD مادرزادی, تومورهای قلبی.
– عدم تطابق علائم با اکوی معمولی: تنگی نفس بدون یافته در TTE → 3D ناهنجاری پنهان را پیدا میکند.
– تحقیقات یا آموزش: مدلهای 3D برای چاپ سهبعدی قلب بیمار.
مثال: بیمار ۴۲ ساله با پرولاپس میترال. 2D: “شاید تعمیر” | 3D: نقشه دقیق برگچه P2 → MitraClip موفق بدون باز کردن قفسه سینه.
| سناریو بالینی | روش پیشنهادی | دلیل انتخاب |
|---|---|---|
| بررسی لخته پیش از شوک قلبی | 2D | سرعت بالا |
| برنامهریزی برای TAVR | 3D | نیاز به اندازهگیری دقیق |
| پیگیری دریچه مصنوعی | 2D | هدف مشخص و ساده |
| تشخیص تومور یا میکسوما | 3D | نیاز به دید فضایی و داخلی |
در کلینیک دکتر سوندرومی، ابتدا مشاوره میدهیم تا روش مناسب را انتخاب کنید – نه گرانتر، بلکه دقیقتر.
اکو مری سهبعدی با ارائهی جزئیات فضایی و دقت بالا، ابزار قدرتمندی در تشخیص و برنامهریزی درمانهای قلبی محسوب میشود. در مقابل، اکو مری دوبعدی همچنان برای ارزیابیهای سریع و موارد سادهتر گزینهای مناسب و کمهزینه است.
در صورتیکه هنوز در انتخاب روش مناسب تردید دارید، میتوانید از مشاورهی حضوری یا تلفنی کلینیک دکتر زهرا سوندرومی استفاده کنید.
